rj45連接器有什么類型你知道多少?

文章出處:常見問題責任編輯:東莞市冠創電子有限公司 發表時間:2021-12-14

RJ45連接器在我們生活中常常出現,細心的你是否發現了呢?我們電腦用于網絡連接的網線、路由器、交換機都是通過RJ45連接器連接通訊。那么RJ45接口類型您知道幾種?那么您對于RJ45接口的類型了解多少呢,今天為您介紹一下關于RJ45接口類型方面的知識,讓您對RJ45連接器可以有一個更深入的認識。

大部分的RJ連接器都是RJ45連接器,用于ethernet連接,8P8C,可以連接4對雙絞線,12mm寬,比RJ11系列要寬一些。RJ45連接器有時也用于電話或RS232連接,也有人用來傳VGA視頻信號。

通用電話連接器屬于RJ11的一種,最開始的時候是美國某公司開發的一種接插件的通用名稱,原名為WExW,外形為6針,WE6W使用全部6個觸點,而WE2W只使用中間兩針,后來成為RJ系列連接器中的一種。

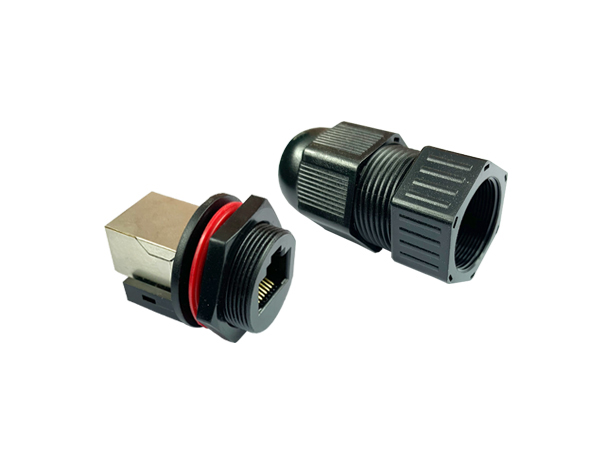

rj45連接器

RJ11和RJ14、RJ25為同一系列,尺寸相同,都是9.5mm寬,只是觸點數量不同。RJ11只有中間一對觸點,可以連接一對線,表示為6P2C (six position, two conductor);RJ14使用中間4個觸點,可以連接2對線,表示為6P4C;RJ5使用全部6個觸點,可以連接3對線,表示為6P6C。

有時也可以用這種連接器提供低壓小功率的電源(AC或DC),常用PIN2和PIN5(黑線和黃線)。一般使用RJ11作為此9.5mm系列的統稱,分別使用RJ11-6P2C、RJ11-6P4C和RJ11-6P6C區別觸點數量。電話中還使用一種連接器,用于連接話機和手柄,稱為4P4C(也有人稱作RJ22 ,并與RJ9、RJ10組成一個系列),有4個觸點,7.5mm寬,比RJ11尺小。

還有一種8P8C連接器稱為RJ61,用于連接雙絞線對。因為這種線序中第3、4對雙絞線中的兩線相距較遠,會引起較大的串擾,不適合Ethernet這種高頻信號的傳輸。還有一種RJ48連接器,也是8P8C,可用于連接4對T1數據鏈路,每對線可傳輸時分復用的23個話路。
